Diseñar piezas para impresión 3D falla casi siempre por los mismos motivos: paredes por debajo del espesor mínimo, encajes sin holgura, orientación de capas ignorada, soportes evitables y archivos mal exportados. Los nueve errores de este artículo explican la mayoría de rediseños que hemos visto en más de 4.000 pedidos fabricados en nuestra granja de Valencia.
- Espesor de pared: mínimo 0,8 mm en FDM; 1,2–1,6 mm si la pieza soporta carga.
- Holguras: 0,2–0,3 mm por lado en encajes deslizantes; los agujeros salen 0,2–0,4 mm más pequeños que en el CAD.
- Orientación: la unión entre capas resiste un 40–50 % menos que el plano XY; diseña sabiendo cómo se imprimirá.
- Soportes: todo voladizo de más de 45° los necesita; un chaflán bien puesto los elimina sin coste. En SLS directamente no existen.
- Archivo: exporta siempre en milímetros y, si tu CAD lo permite, en STEP o 3MF mejor que STL.
¿Por qué se rompe una pieza que en el CAD parecía perfecta?
Porque el sólido del CAD es isótropo y la pieza impresa no. En FDM, la unión entre capas (eje Z) resiste a tracción un 40–50 % menos que el plano XY: una geometría impecable en pantalla puede partirse por una línea de capa si la carga tira en la dirección equivocada.
El caso que más repetimos a clientes de electrónica: un clip de sujeción de PCB modelado en vertical. Impreso así, flexiona perpendicular a las capas y rompe al segundo montaje; girado 90°, el mismo archivo aguanta cientos de ciclos. No cambió el diseño: cambió la orientación.
Nuestra regla de taller: identifica la carga principal y diseña la pieza para que pueda imprimirse con ese esfuerzo dentro del plano de capa. Si hay cargas en varios ejes, valora el nylon PA12 sinterizado: es casi isótropo, con diferencias del 5–10 % entre ejes.
Y remata con radios: un redondeo de 1–2 mm en la base de cualquier saliente reduce la concentración de tensiones y es el consejo que abre guías industriales como la de Protolabs sobre errores de diseño aditivo.
¿Sirve el mismo diseño para FDM, SLA y SLS?

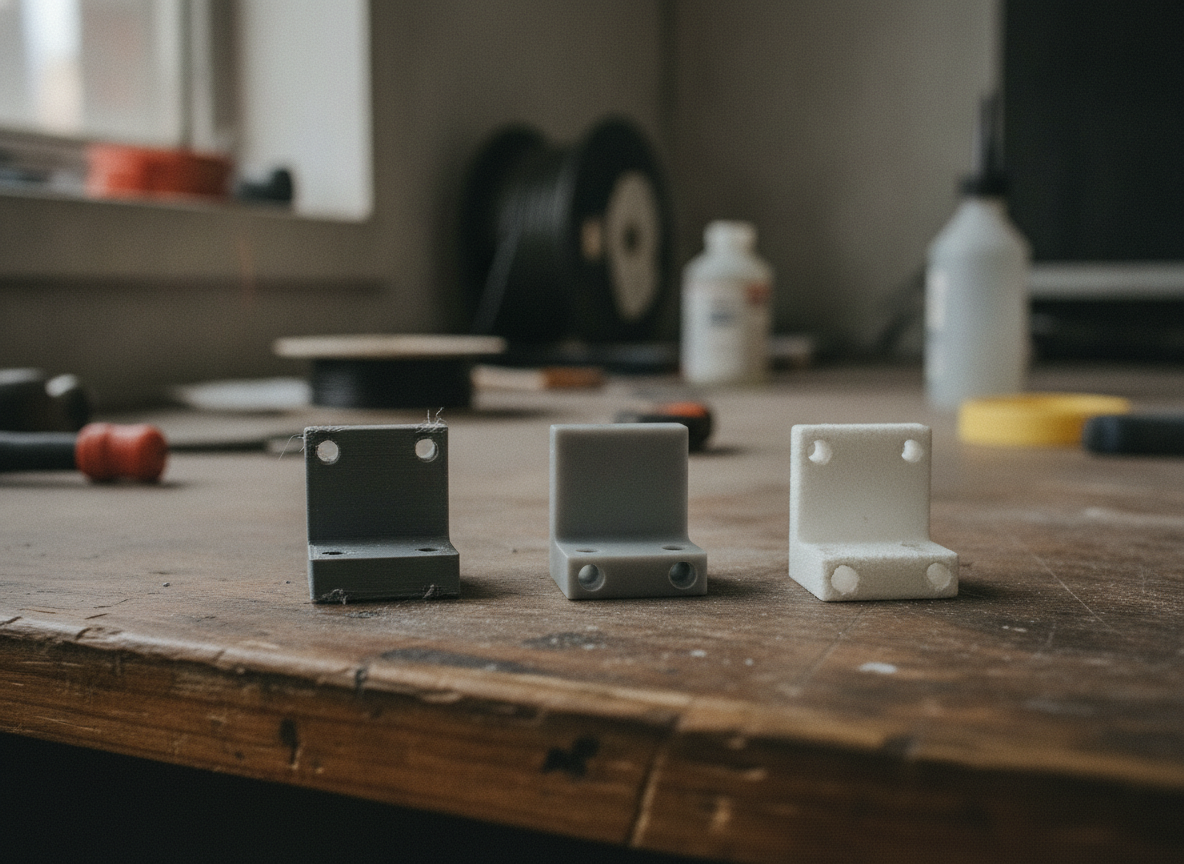

No exactamente: cada tecnología impone mínimos distintos de pared, agujero y detalle. La resina SLA reproduce detalles de 0,2 mm que en FDM desaparecen, y el SLS fabrica sin soportes geometrías imposibles en las otras dos. Diseña para la tecnología de destino o valida contra la más restrictiva.
¿Qué espesor de pared y detalle mínimo exige cada tecnología?
Como referencia rápida: 0,8 mm de pared mínima en FDM y SLS, 0,6 mm en SLA, y 1,2–1,6 mm recomendados en cualquier pieza funcional. Por debajo de esos valores la pieza sale frágil, se deforma al enfriar o directamente no se puede fabricar.
| Parámetro de diseño | FDM | SLA (resina) | SLS (nylon PA12) |
|---|---|---|---|
| Pared mínima | 0,8 mm | 0,6 mm | 0,8 mm |
| Pared recomendada (pieza funcional) | 1,2–1,6 mm | 1–1,5 mm | 1–1,5 mm |
| Agujero mínimo | Ø 2 mm | Ø 1 mm | Ø 1,5 mm |
| Detalle mínimo en relieve | 0,8 mm | 0,2–0,3 mm | 0,5–0,8 mm |
| Tolerancia típica | ±0,3 mm (±0,3 % en cotas >100 mm) | ±0,15 mm | ±0,3 mm (±0,3 % en cotas >100 mm) |
| Soportes | Sí, voladizos >45° | Sí, casi siempre | No |
Si necesitas rigidez, no engordes toda la pared: nervios de 1,5–2 mm orientados en la dirección del esfuerzo rigidizan más que duplicar el espesor, ahorran material y reducen deformaciones. La norma ISO/ASTM 52910 de diseño para fabricación aditiva fija el marco general, pero los mínimos reales dependen de máquina y material: los de la tabla son los que usamos al revisar archivos.
¿Qué holgura hay que dejar para que dos piezas encajen a la primera?
Entre 0,1 y 0,5 mm por lado según el tipo de ajuste: 0,10–0,15 mm para encaje a presión, 0,2–0,3 mm para deslizante y 0,4–0,5 mm para piezas que giran. El error número uno que corregimos: eje y agujero a la misma cota nominal. No entra nunca.
| Tipo de ajuste | Holgura por lado | Ejemplo típico |
|---|---|---|
| Encaje a presión (fijo) | 0,10–0,15 mm | Tapa de carcasa electrónica que no debe soltarse |
| Ajuste deslizante | 0,20–0,30 mm | Guías de un utillaje, tapa desmontable de registro |
| Holgura libre (giro) | 0,40–0,50 mm | Eje de rodillo en maquinaria de packaging |
| Piezas móviles impresas juntas | ≥0,50 mm | Bisagras y mecanismos print-in-place en SLS |
Recuerda además que los agujeros en FDM salen 0,2–0,4 mm más pequeños que en el CAD por el propio recorrido de la boquilla. En diámetros críticos, modela 0,2 mm por debajo de cota y termina con broca o escariador: es la vía más barata para clavar la medida.
Para ajustes finos, haz lo que hacemos nosotros: una probeta de encaje de 20 minutos antes de fabricar la pieza entera. La guía de tolerancias de Formlabs recomienda exactamente lo mismo para resina.
¿Cómo diseñar para necesitar menos soportes (y pagar menos)?
Sustituye voladizos rectos por chaflanes de 45°, limita los puentes a 8–10 mm y da a la pieza una cara plana de apoyo. Los soportes añaden material, horas de máquina y acabado manual: en geometrías con muchos voladizos suponen fácilmente un 15–30 % del coste.
Trucos que aplicamos a diario en la granja: agujeros horizontales en forma de gota (autosoportados), cavidades abiertas hacia arriba y dividir una pieza grande en dos mitades atornilladas en lugar de un monolito lleno de soportes. En SLS el problema desaparece: el propio polvo sostiene la pieza.
El diseño también manda sobre el precio por la vía del material: el coste sale básicamente de los cm³ y las horas de máquina. Vaciar una carcasa maciza de 120×80×40 mm a paredes de 2,5 mm baja el consumo de ~450 g a ~100 g y el precio cae en proporción. Si dudas entre dos geometrías, presupuesta ambas versiones online y deja que el precio decida: la respuesta es instantánea y la fabricación corre de nuestra parte.
¿Roscas impresas o insertos metálicos?

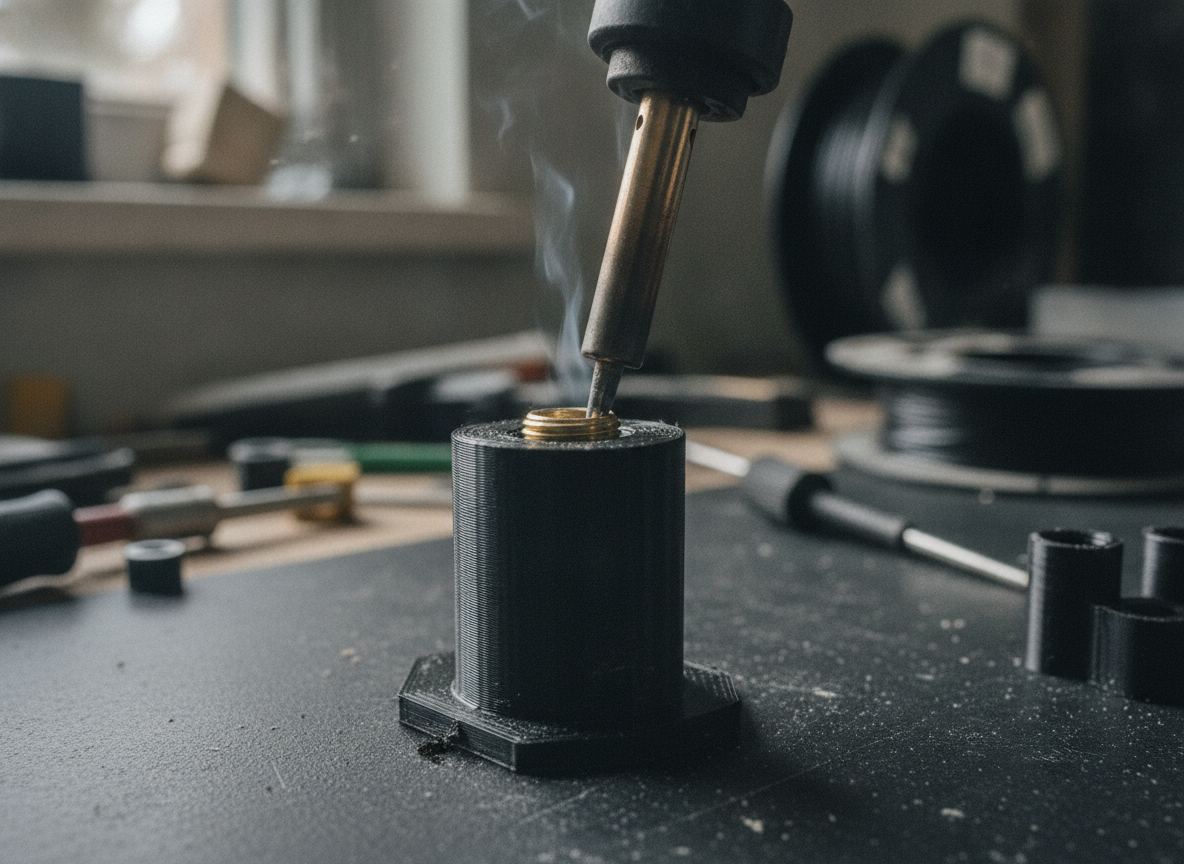

Por debajo de M6, inserto de latón termoinsertado: una rosca impresa tan pequeña se desgasta en pocos montajes. A partir de M8 la rosca impresa funciona bien en FDM si la sobredimensionas ~0,2 mm. Deja 2 mm de pared alrededor del inserto: torre de ~8 mm de diámetro para un M3.
¿Qué errores de archivo arruinan la pieza antes de llegar a la impresora?
Tres clásicos: exportar en pulgadas (la pieza llega 25,4 veces más grande o más pequeña), un STL de baja resolución que faceta las curvas, y mallas no estancas que el laminador no sabe interpretar. Se detectan en segundos, pero retrasan pedidos días.
Al exportar STL, usa una tolerancia de cuerda de 0,01–0,05 mm y un ángulo de 5–15°. Afinar más no mejora nada —la impresora no resuelve por debajo de su boquilla o vóxel— y solo genera archivos de más de 100 MB imposibles de manejar.
Cuando hay cotas críticas pedimos STEP o 3MF: conservan la geometría exacta y las unidades. Nuestra plataforma admite los tres formatos: sube el archivo y consulta el precio al momento; si la malla llega rota, la reparamos o te avisamos antes de fabricar.
¿Qué errores corregimos más a menudo en los archivos que nos suben?
De los cientos de archivos que revisamos cada mes, estos seis concentran la mayoría de incidencias. Todos se corrigen en minutos en el CAD y ahorran una impresión fallida (o una serie entera).
Pared de 0,5 mm — no imprimible
Típico en carcasas IoT dibujadas a ojo. En FDM la pared práctica trabaja en múltiplos de 0,4 mm: sube a 0,8–1,2 mm o la zona saldrá porosa y quebradiza.
Cota nominal en encajes — nunca entra
Tapa de 80,0 mm para un hueco de 80,0 mm. Sin 0,2–0,3 mm de holgura por lado, toca lijar a mano o repetir la pieza.
Orientación ignorada — rotura por capa
Ganchos y clips que trabajan perpendiculares a las capas fallan a los pocos ciclos. Gira la pieza 90° en el diseño o pásala a nylon PA12.
Esquinas vivas — grieta asegurada
Un soporte de motor que agrietaba en la base dejó de fallar con un radio de 2 mm. La fatiga empieza casi siempre en la esquina.
Réplica de inyección — sobrecoste del 20-30 %
Ángulos de desmoldeo y nervios pensados para el molde no aportan nada en aditivo. Simplificar la geometría abarata la pieza y acorta el plazo.
Escala o malla mal exportada — pieza inservible
Un archivo en pulgadas llega 25,4 veces más grande; un STL grosero faceta los cilindros. Exporta en mm y revisa la malla antes de enviar.
¿Cómo iterar el diseño sin disparar el coste?

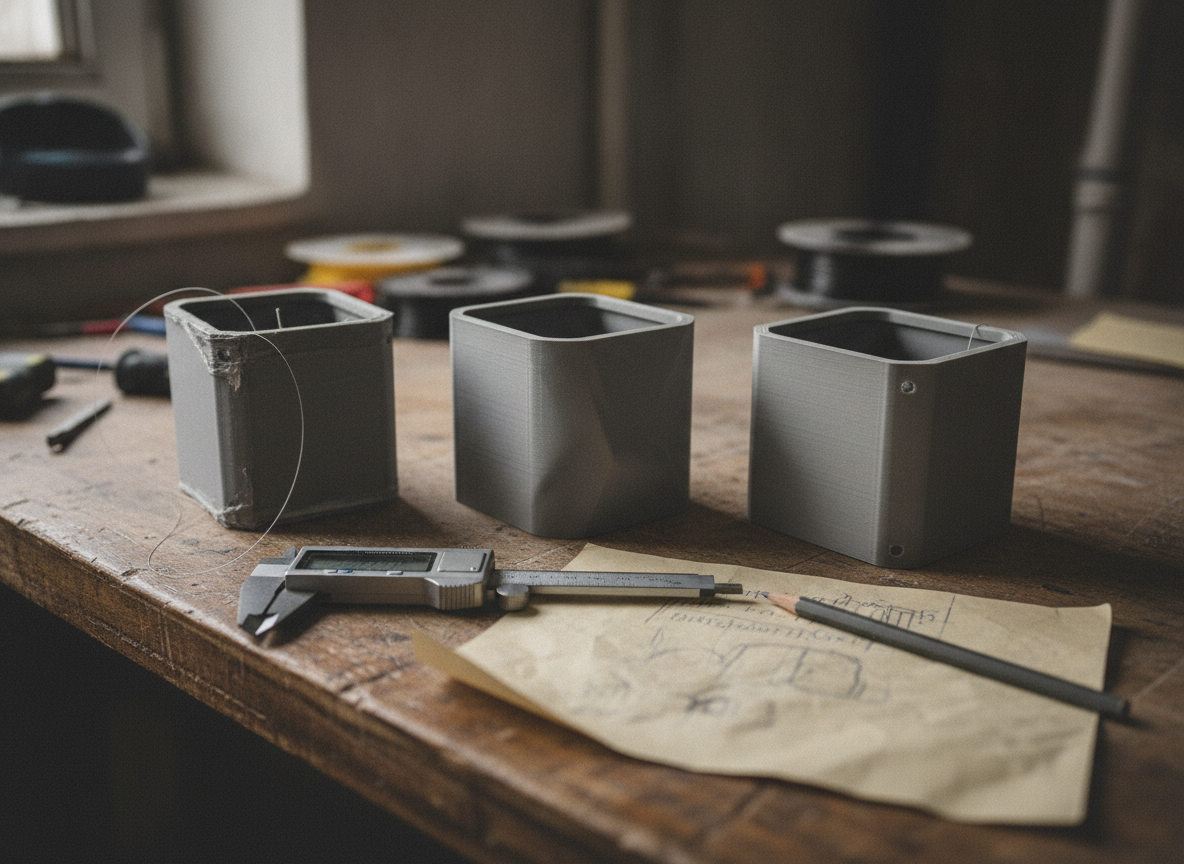

Fabricando de una en una: imprime una unidad, prueba el encaje real, ajusta ±0,1 mm en el CAD y repite. La mayoría de nuestros clientes de prototipos funcionales cierran el diseño en 2–3 iteraciones y menos de dos semanas. Cuesta menos imprimir dos pruebas que rediseñar una serie de 200 piezas.
Preguntas frecuentes
Lo que nos preguntan cada semana antes de fabricar una pieza.
¿Qué formato es mejor para enviar: STL, 3MF o STEP?
STEP si hay cotas críticas: conserva la geometría exacta y permite corregir sin rehacer la malla. 3MF es el mejor equilibrio en malla, porque incluye las unidades y evita errores de escala. STL sigue siendo válido si lo exportas con tolerancia de cuerda de 0,01–0,05 mm. Los tres se presupuestan igual en nuestra web.
¿Qué tamaño mínimo necesita un texto en relieve para leerse?
En FDM, relieve de ≥0,6 mm de altura con trazo de ≥0,8 mm y fuente de unos 6 mm; por debajo, las letras se empastan. En SLA puedes bajar a 0,3 mm de trazo. Truco de taller: en tamaños pequeños, el texto grabado (hundido) sale bastante más limpio que el realzado.
¿Puedo imprimir tal cual una pieza diseñada para inyección de plástico?
Sí, y es un caso habitual en recambios descatalogados, pero conviene adaptarla: los ángulos de desmoldeo y los nervios pensados para el molde sobran, y la contracción del material es distinta, así que verifica los encajes. Bien adaptada, la versión impresa suele salir un 20–30 % más ligera y más barata.
¿Con qué software gratuito puedo diseñar piezas para imprimir en 3D?
Para piezas técnicas, Fusion 360 (licencia gratuita de uso personal), FreeCAD u Onshape cubren de sobra el diseño paramétrico con exportación a STEP y 3MF. Tinkercad sirve para geometrías simples. Lo importante: trabajar en milímetros y aplicar los espesores y holguras de este artículo desde el primer boceto.
¿Necesito saber diseñar en 3D para encargar una pieza?
No. Si buscas un soporte, adaptador o accesorio estándar, probablemente ya exista: en nuestro buscador de más de 3 millones de modelos libres lo localizas y lo importas a la calculadora en dos clics. Para piezas a medida podemos partir de un plano, un croquis o una muestra física.
¿Revisáis el diseño antes de imprimirlo?
Sí. Todos los archivos pasan un chequeo automático de malla y, en piezas técnicas, una revisión de espesores, holguras y orientación. Si detectamos una pared crítica o un encaje imposible, te avisamos antes de fabricar: preferimos retrasar un pedido un día a entregar una pieza que no funciona.
