Diseño de piezas resistentes en impresión 3D: 9 reglas

El diseño de piezas resistentes en impresión 3D depende más de la geometría y la orientación que del material: una pieza bien orientada en PETG aguanta más que una mal orientada en nylon. La clave está en alinear las capas con el esfuerzo, priorizar perímetros sobre relleno y eliminar concentradores de tensión con radios generosos.

• Orienta la carga en el plano XY: la unión entre capas de las piezas FDM solo conserva un 40-60 % de la resistencia del material.
• Perímetros antes que relleno: 4 paredes con 15-20 % de relleno superan a 2 paredes con 50 %.
• Radios de 2-3 mm en esquinas interiores y nervios de 1,2-2 mm en lugar de masa sólida.
• Insertos de latón para cualquier rosca por debajo de M6; la rosca impresa directa se pasa.
• Si la carga llega desde varias direcciones, valora el sinterizado SLS en nylon PA12: comportamiento casi isótropo.

¿Por qué se rompen las piezas impresas en 3D justo por las capas?

Porque la fabricación por capas crea piezas anisótropas: la unión entre capas (eje Z) es el punto débil estructural. En FDM, la resistencia a tracción en Z suele quedarse en un 40-60 % de la que tiene el plano XY, según material y parámetros. Una fuerza que intente separar capas provoca delaminación mucho antes de que el material llegue a su límite real.

En más de 4.000 pedidos fabricados en nuestra granja, la causa número uno de rotura en piezas funcionales no es el material: es una orientación de capas que trabaja en contra del esfuerzo. Un PLA bien orientado ronda los 50-60 MPa a tracción en XY; ese mismo PLA cargado en Z puede fallar por debajo de 30 MPa.

Esto no es un defecto que se corrige imprimiendo «mejor»: es una propiedad del proceso que hay que incorporar al diseño desde el CAD, igual que en inyección se diseñan ángulos de desmoldeo. Diseñar asumiendo la anisotropía es la diferencia entre una pieza que dura años y una que rompe la primera semana.

¿Cómo orientar la pieza para que las capas trabajen a su favor?

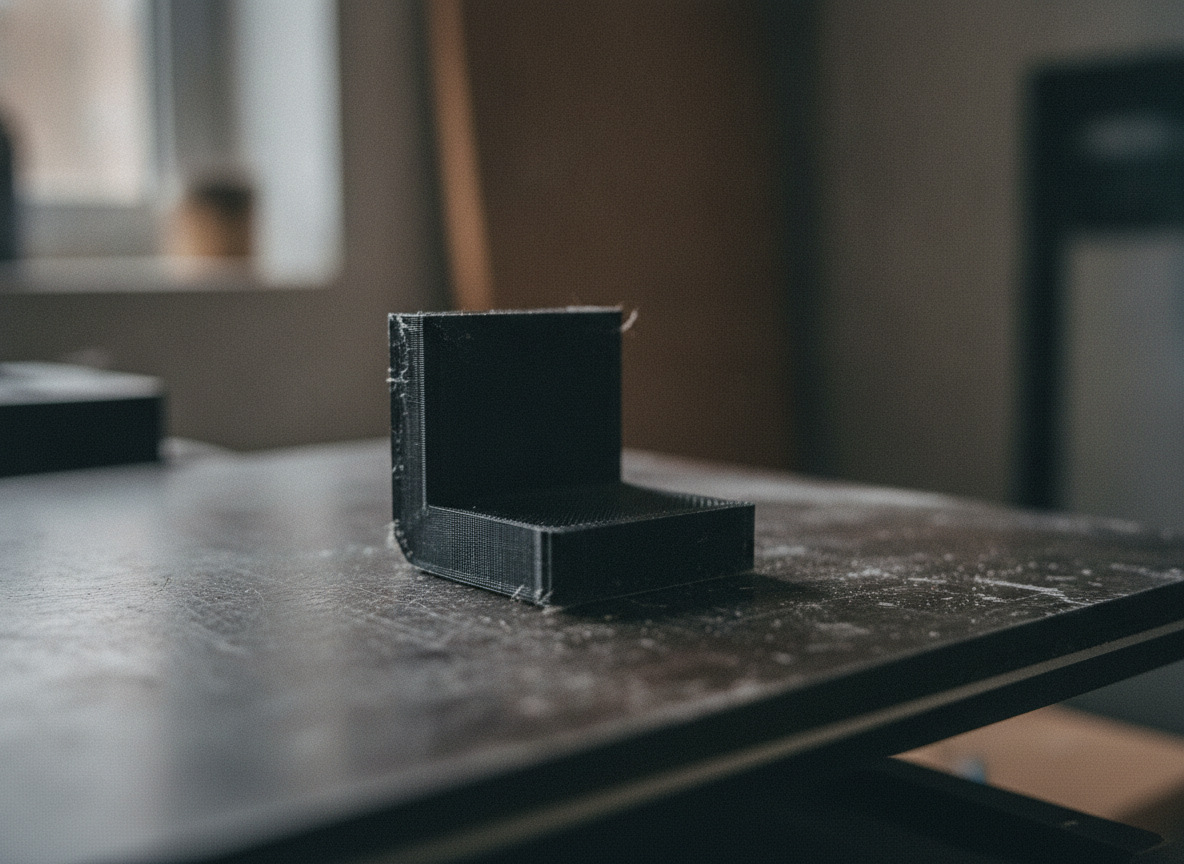

Orienta la pieza de modo que la tracción y la flexión queden contenidas en el plano XY, paralelas a las capas. Una barra a flexión impresa tumbada aguanta del orden del doble que impresa de pie. Si el esfuerzo tiende a «abrir el libro» de las capas, reorienta o rediseña.

Un caso que repetimos a menudo en el taller: un gancho portaherramientas impreso «de pie» delaminó en banco con unos 8 kg colgados; reimpreso tumbado, con las capas siguiendo la curva del gancho, superó los 25 kg sin grieta. Mismo archivo, mismo material, triple de resistencia solo por la orientación.

• Identifica el esfuerzo principal (tracción, flexión, torsión) y colócalo paralelo a la cama.
• Si una pieza en L no puede orientarse bien entera, divídela en dos cuerpos y únelos con espigas, tornillos o adhesivo estructural: cada mitad se imprime con sus capas bien orientadas.
• Las superficies funcionales críticas (asientos de rodamiento, guías) mejor apoyadas en cama o en plano XY, nunca sobre soportes.

¿Qué es más resistente: más perímetros o más relleno?

Más perímetros. Añadir un perímetro aporta más resistencia que subir un 10 % el relleno, porque en flexión y tracción la carga la soporta sobre todo la piel exterior de la pieza. Es la conclusión repetida de los ensayos publicados por CNC Kitchen y coincide con lo que vemos a diario en utillajes de producción.

Nuestra configuración de partida para piezas funcionales: 4 perímetros (≈1,7 mm de piel con boquilla de 0,4 mm), 5 capas superiores e inferiores y 15-25 % de relleno giroide. Con eso, un jig de montaje en PETG para una línea de electrónica nos ha aguantado miles de ciclos de inserción sin fisurar.

Subir de 50 % de relleno casi nunca compensa: encarece la pieza un 30-50 %, alarga horas de máquina y la ganancia mecánica es marginal frente a añadir 2 paredes. Reservamos rellenos altos (40-60 %) para piezas a compresión pura, como calzos o topes de máquina.

¿Qué espesores, radios y nervios necesita el diseño?

Para piezas funcionales trabajamos con paredes de 2 mm mínimo, radios interiores de 2-3 mm y nervios en lugar de masa sólida. Por debajo de 1,2 mm una pared FDM pierde rigidez de forma drástica, y una esquina viva concentra tensión y actúa como iniciador de grieta. Las guías de diseño para FDM, como la base de conocimiento de Hubs, apuntan valores muy similares.

¿Qué material elegir según el esfuerzo que soportará la pieza?

Para piezas funcionales de uso general elegiríamos PETG; para exterior o calor, ASA; y para piezas mecánicas finales, nylon PA12 en SLS. El PLA solo lo recomendamos para validar forma: su deflexión térmica ronda los 55 °C y dentro de un coche en verano se deforma. Los valores de tracción que manejamos se miden según el ensayo normalizado ISO 527.

Un ejemplo del sector agro: soportes de sensores para invernadero que empezaron en PLA (deformados en un mes) y terminaron en ASA, llevan más de dos temporadas al sol sin incidencias. Si dudas entre dos materiales, sube tu STL o STEP a la calculadora y compara materiales con precio al momento: la diferencia de coste suele ser menor de lo que se espera, y la pieza la fabricamos nosotros desde 1 unidad.

¿Cómo diseñar roscas, agujeros y uniones que aguanten?

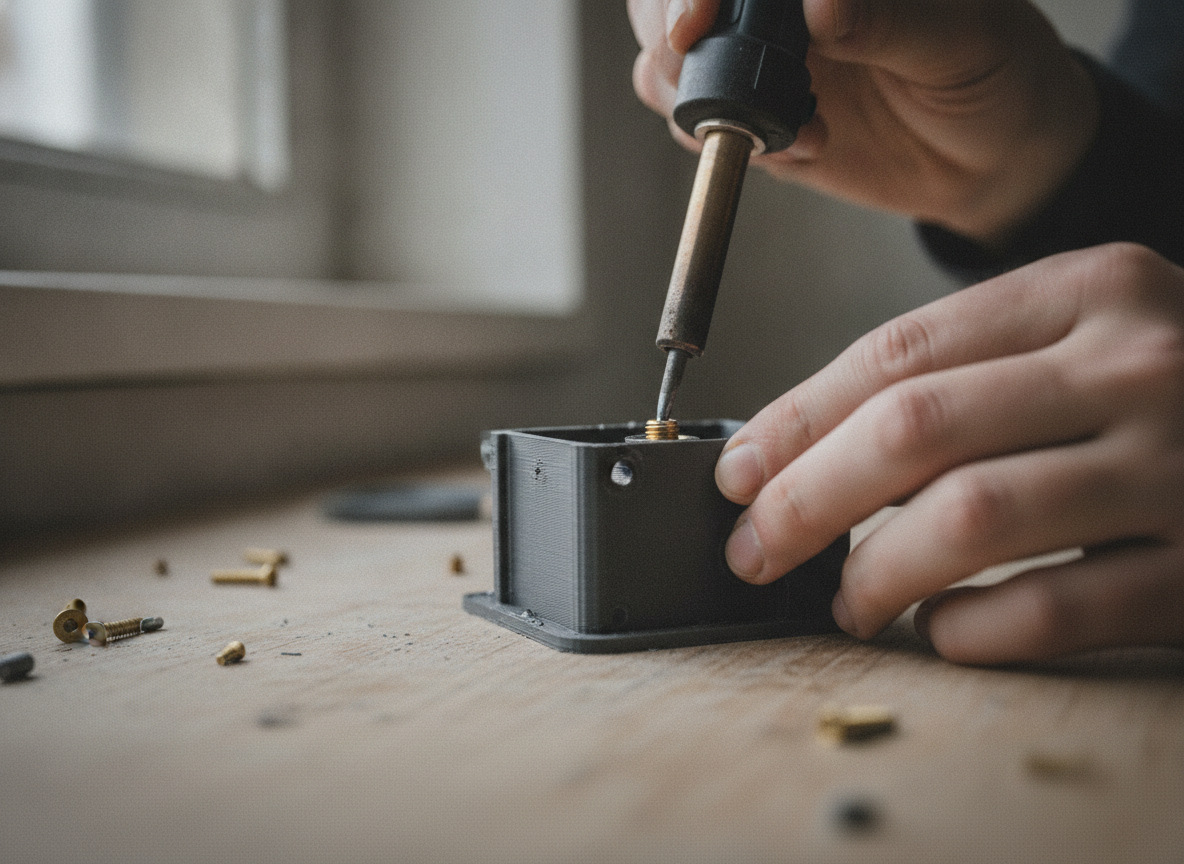

Rosca impresa directa solo a partir de M6; por debajo, inserto roscado de latón termoinsertado. Una rosca M3 impresa en FDM se pasa al segundo o tercer apriete; un inserto de latón en su torreta aguanta pares de apriete de tornillería estándar durante toda la vida de la pieza.

• Agujeros: en FDM salen 0,1-0,4 mm más pequeños que el CAD. Diseña +0,2 mm para paso holgado o repasa con broca las tolerancias críticas.
• Agujeros horizontales: dales forma de lágrima (teardrop) para imprimirlos sin soportes y sin colapso en la parte superior.
• Inserto M3 estándar: taladro de ~4,0 mm de diámetro y pared perimetral de 2 mm mínimo alrededor.
• Tornillos autorroscantes: siempre sobre torreta maciza, nunca atravesando una pared fina; la pared se raja siguiendo una línea de capa.
• Encajes a presión (snap-fit): brazo largo y flexible con radio en la raíz; el snap corto y rígido rompe por fatiga en pocas decenas de ciclos, sobre todo en PLA.

¿Cuándo compensa saltar de FDM a SLS o SLA por resistencia?

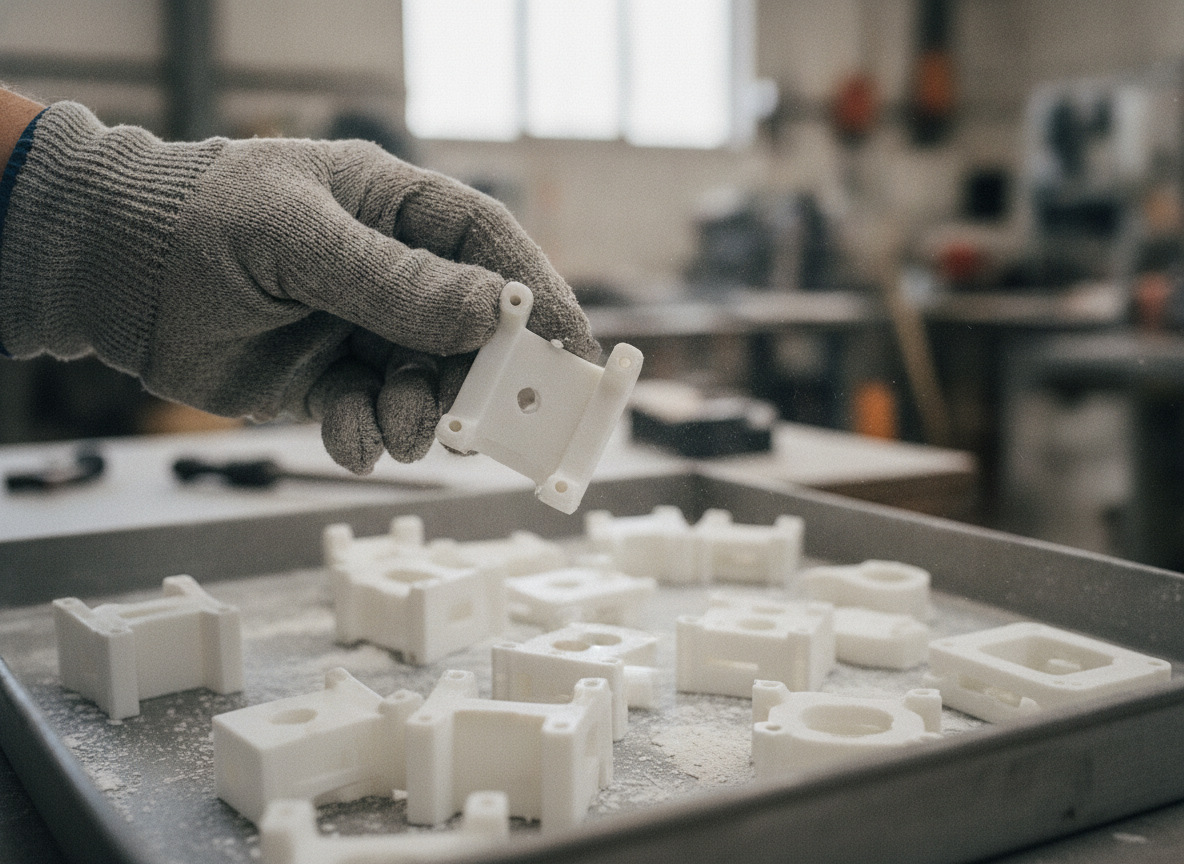

Cuando la carga es multidireccional, hay fatiga o la geometría no permite una buena orientación de capas, el salto a SLS sale rentable. El nylon PA12 sinterizado se comporta de forma casi isótropa: la resistencia en Z conserva en torno al 90-95 % de la del plano XY, y al no necesitar soportes admite geometrías internas que en FDM serían inviables.

La impresión SLA de resina también es prácticamente isótropa (la pieza cura como un bloque continuo), pero su papel en piezas resistentes se limita a resinas tough e ingenieriles: detalle fino, encajes precisos y carcasas de electrónica, no piezas a impacto o calor sostenido. Para prototipos funcionales que van a ensayo mecánico real, nuestra recomendación habitual es validar geometría en FDM (barato, rápido) y fabricar la versión de trabajo en PA12.

El PA12 perdona los errores de orientación

Tras cientos de piezas técnicas en SLS, es la tecnología que pedimos cuando el cliente no puede predecir desde dónde llegará la carga: clips, carcasas con anclajes en varias caras, piezas de repuesto descatalogadas. En FDM esas mismas piezas exigirían dividirlas o reforzarlas.

Errores frecuentes al diseñar piezas resistentes: ¿qué evitamos en el taller?

Los fallos que más se repiten no son de impresión, sino de diseño heredado de otros procesos. Estos son los seis que corregimos casi cada semana antes de lanzar una pieza a máquina:

• Copiar un diseño pensado para mecanizado o inyección tal cual. Paredes uniformes de 1 mm que en inyección funcionan, en FDM flectan; hay que engordar a 2 mm o añadir nervios.
• Imprimir elementos en voladizo «de pie». El gancho de los 8 kg del ejemplo anterior: la delaminación llega sin aviso. Reorientar o dividir la pieza.
• Aristas vivas en esquinas cargadas. Una escuadra de máquina nos llegó fisurada en la raíz del ángulo recto: con radio de 3 mm y un nervio triangular dejó de fallar.
• Roscar directamente sobre el plástico en métricas pequeñas. Una M3 impresa se pasa enseguida; el inserto de latón cuesta céntimos y lo soluciona de por vida.
• Pedir 100 % de relleno «para que aguante». Suma un 30-50 % al coste, acumula tensiones internas y apenas mejora la flexión; 4-6 perímetros rinden más.
• Ignorar la temperatura de servicio. PLA en un salpicadero o junto a un motor se deforma a partir de ~55 °C; ahí toca ASA, PETG o PA12 desde el primer prototipo.
